KHP297礦用隔爆兼本質安全型PLC控制箱皮帶保護裝置（以下簡稱控制主機）適用于煤礦井下含有爆炸性氣體的環境中以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機控制保護裝置的控制保護之用。

 一使用環境條件

1.1主機在下列環境條件下應能正常工作：

a)  環境溫度：（-10～+40）℃；

b)  平均相對濕度：不大于95%（+25℃）；

c)  大氣壓力：（80～106）kPa；

d)  煤礦井下有甲烷及煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

1..2主機能承受的最惡劣的貯運氣候條件為：

a)   高溫：+60℃；

b)   低溫：-40℃；

c)   平均相對濕度：95%（+25℃）；

d)   振動：加速度50m/s²；

e)   沖擊：峰值加速度500m/s²。

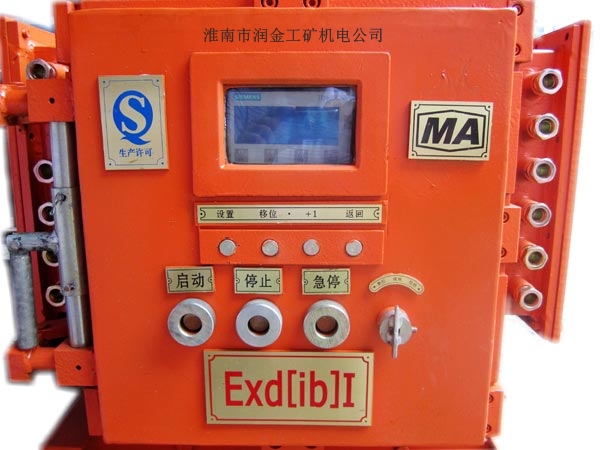

二：結構特征與工作原理：控制箱為隔爆兼本質安全型結構，開門方式采用快開門，前方面板有控制按鈕和顯示屏，側面是電纜引入裝置。

主機具有預警起車功能,預警持續時間可以現場調整。

主機具有煤位、速度、跑偏、溫度、煙霧、撕裂、閉鎖故障的指示功能；當有速度、煤位、跑偏、撕裂、急停故障信號輸入時，主機能提供聲光報警或輸出，并提供故障、皮帶停止的信號輸出；當有溫度、煙霧故障信號輸入時，主機能提供聲光報警或輸出，并提供故障、皮帶停止、灑水啟動的信號輸出。



控制主機以高性能的西門子PLC(S7-226)為控制核心，執行繼電器采用開關電源供電，通過控制箱前方面板的選擇開關選擇控制箱的控制方式，選擇就地控制方式時，不需要操縱臺，直接控制被控設備的啟停，各種保護動作參數可以現場設定；選擇集控控制方式時，將選擇開關轉換到集控方式，操縱臺控制被控設備的啟停。選擇檢修控制方式時，所有的控制和就地控制方式是一樣，不同的是所有保護都不起作用,具有上位機通訊功能，預留485接口。
