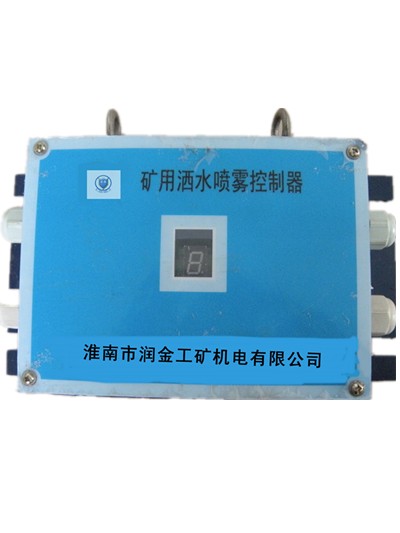

礦用隔爆兼本質安全型控制箱、本安型GQQ5煙霧傳感器 GWD42溫度傳感器 紅外熱釋探頭和隔爆型DFB20/127電磁閥三部分組成

工作電壓：127VAC，故障顯示：數碼管屏幕顯示

電源箱為隔爆兼本質安全型，外形為長方形，右端為127V電源引入及繼電器控制接點出口；左端為12V/1A本安電源引出及（煙控、溫控、聲控、紅外熱釋）傳感器控制信號引入出口；隔爆腔內由電源板及變壓器組成。

皮帶正常運行時，開關與+12V電源接通，N1B為高電位，N1導通。U1輸入端為高電位，輸出端為低電位；此端與電源J1相連，即可使隔爆腔的J1繼電器動作，實現開車自動灑水。若溫度高于設定溫度，繼電器動作實現超溫自動灑水。
